电动衬氟球阀

阀门型号:Q941F46
通径规格:DN15~DN300
结构形式:浮动直通式
阀体材质:铸钢(WCB)、不锈钢(304、316、316L)
公称压力:PN10、PN16
适用温度:-29~+180℃
应用范围:腐蚀性介质以及强酸强碱流体等
产品特点:密封性能好,耐腐蚀性强,流通能力大,使用稳定可靠

在线咨询全国热线
0317-5209653

电动衬氟球阀简介:

电动衬氟球阀(耐腐蚀电动球阀)采用全氟塑料衬里工艺,由衬氟球阀与电动执行器组合而成,
具有极高的化学稳定性,适用于任何强腐蚀性化学介质。
由于Q941F46电动球阀内腔及球体均采用高压注塑工艺,衬有耐腐蚀、
耐老化的聚四氟乙丙烯(简称F46),故具有可靠的耐腐蚀性和密封性,
在各种酸、碱、盐类等强腐蚀性介质中作开关或调节之用。

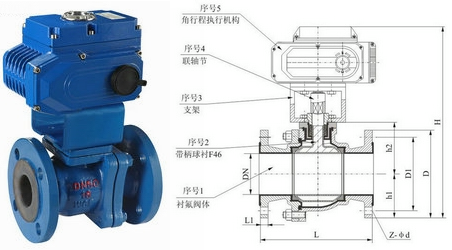

电动衬氟球阀结构
电动衬氟球阀结构图
电动衬氟球阀技术参数:

公称通径DN15~DN300(mm)

公称压力PN1.0、1.6MPa

连接形式法兰

密封形式O型球型阀芯

电源电压AC110V、AC220V、AC380V(DC24等)

适用介质任何腐蚀性化学介质

阀体形式两段式阀体(浮动球体)

阀体材质碳钢、不锈钢304、316、316L

密封材质聚四氟乙烯

泄露量Q软密封:零泄漏

适用温度PTFE:-29~+180℃

驱动形式电动控*,可选防爆执行器,可带手动装置
控*方式普通开关型(开关两位模式)、智能调节(4~20mA模拟量信号控*)

电动衬氟球阀优点:

1、耐腐蚀:阀体内腔及理体均包衬2.5-3mm厚的F46,能耐酸、碱,耐强腐蚀。
2、采用软密封阀座,密封性能好。
3、体积小,重量轻,结构简单,安装维修方便。
4、流阻小,流通能力强,流量特性好。

电动衬氟球阀零件材料:

零件名称材料
阀体阀盖WCB+F46304(CF8)+F46316(CF8M)+F46316L(CF3M)+F46
球体2Cr13+氮化处理+46304+46316+46316L+46
阀杆2Cr13+46304+46316+46316L+46
密封圈PTFE、碳素纤维+PTFE
密封填料聚四氟乙烯填料

电动衬氟球阀使用说明:

(1)使用的介质温度不能超过150℃ (介质温度短时间可到150℃,长时间的使用温度应在120℃左右),
否则,阀门的各部件衬的F46易软化、变形,致使阀门关不死、泄漏量大。
(2)如遇到用户使用的介质温度,短时间温度在180℃以下,长时间温度在150℃以下,
可选用另一种氟塑料一PFA,但衬PFA氟塑料的价格较贵,在配套时应事*询价。
(3)不要有负压,电动衬氟球阀应避免使用的管道内有负压,如有负压,
易造成阀门内腔的衬氟塑层被吸出(鼓出)、脱壳,导致阀门开启、关闭发生故障。
(4)压力、压差应控*在允许范围内。
