电动调节蝶阀

阀门型号:D971X,D941X,D973H,D943H
通径规格:DN50~DN1200
结构形式:中线型,三偏心(对夹式,法兰)
阀体材质:铸钢WCB、不锈钢304、不锈钢316
公称压力:PN10、PN16、PN25、PN40
适用温度:-30℃~450℃
应用范围:蒸汽、水、气体、油品及高温或含杂质工况
产品特点:操作方便,省力灵巧,可实现对介质参数的调节控制

在线咨询全国热线
0317-5209653

电动调节蝶阀概述:


电动调节蝶阀又称比例型电动蝶阀,即阀的开度与控*流体成比例,或者叫百分比,是由智能型电动执行器及蝶阀阀体组成,根据输入输出4-20mA信号控*,主要适用于各种工业自动化管道流量、压力、温度等进行调节。电动调节蝶阀连接方式主要有法兰式和对夹式,阀体流通能力大,对常温、干净介质,可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达零泄露),高温高压工况可选用三偏心硬密封阀体。

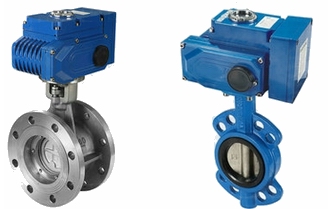

电动调节蝶阀图片
电动法兰调节蝶阀                          电动对夹式调节蝶阀
电动调节蝶阀特点:

1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、调节型电动蝶阀操力矩小,操作方便,省力灵巧。
3、可采用不同密封座,满足低、中、高不同压力,以及不同介质温度或腐蚀性介质等。
4、执行器配有保护装置有双重限位、过热保护、过载保护。
5、智能数控,内置模块采用**计算机单片及智能控*软件直接接收计算机或工业仪表等设备输出的标准信号,实现对阀门开度的智能控*和*确定位。
电动调节蝶阀标准规范:

设计标准【GB/T12238-1989 JB/T8692-1998】
法兰连接尺寸【GB/T9115.1-2000】
结构长度【h:GB/T12221-1989】
压力试验【GB/T13927-1992;JB/T9092-1999】
电动调节蝶阀结构
   电动法兰调节蝶阀结构图           电动对夹式调节蝶阀结构图
电动调节蝶阀技术参数:

公称通径DN50~DN1200(mm)

公称压力PN0.6、1.6、2.5、4.0MPa

连接形式对夹式、法兰式

操作方式电动控*(电源驱动)

密封形式金属硬密封,软密封(可达零泄露)

电源电压AC220V、AC380V(其他定*DC24等)50/60Hz

信号反馈有源信号、S无源信号

手动功能可根据需要装配手动开阀、关阀功能

适用温度
-30℃~450℃


动作时间15秒/30秒/60秒

可调范围50:1

应用场所蒸汽、水、气体、油品及高温或含杂质工况
控*形式智能调节式(输入输出4-20mA信号控*)
