气动真空蝶阀

阀门型号:GIQ高真空蝶阀
通径规格:DN50-DN400
结构形式:对夹式
阀体材质:不锈钢304、316、316L
公称压力:2x105~1.3x10-5
适用温度:丁腈橡胶-25~+80℃,氟橡胶-30~+150℃
应用范围:真空系统,空气及非腐蚀性气体
产品特点:密封性能好,能用于真空状态,也可在低压状态下使用

在线咨询全国热线
0317-5209653

气动高真空蝶阀概述:


GIQ气动高真空蝶阀是指工作压力低于标准大气压,形成一定真空的阀门,是真空系统中用来调节气流量、切断和接通管路的元件,一般用于控*空气和非腐蚀性气体。气动真空蝶阀的阀板采用夹紧结构,把阀板的密封圈夹紧,泄露量为零,除了能用在真空状态下,也能在低压状态下使用。气动真空蝶阀以压缩空气为动力,带动碟板旋转来作启闭运动,从而达到对管路气流的接通或切断,分为双作用和单作用,单作用具有弹簧复位的作用,可在故障时自动复位。

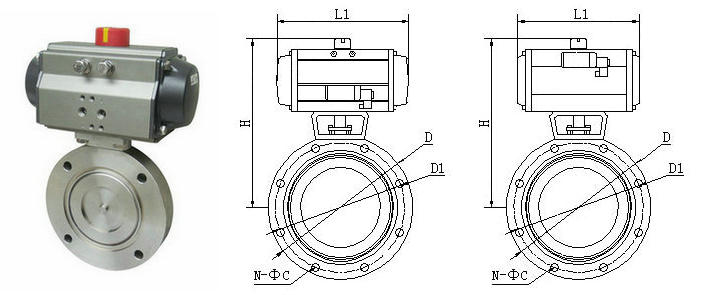

气动真空蝶阀结构图
气动高真空蝶阀特点:

1、轴承采用自润滑轴承,摩擦阻力小。
2、不必从管路上拆卸阀门即可更换蝶板密封圈。
3、该阀能对介质双向截止,实现可靠的密封,双向零泄漏。
4、轴封采用具有自动补偿的特殊结构,隔断外界大气与管道的连通,从而保证管道的真空度。

气动高真空蝶阀技术参数:


适用范围(Pa)2x105~1.3x10-5
漏气率(Pa.L/S)≤1.3x10-6
驱动形式压缩空气(4-7bar)
介质温度(℃)丁腈橡胶-25 ~ +80,氟橡胶-30 ~ +150
法兰标准GB6070.3-85
安装位置任意
作用形式
单作用式:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用式:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
控*方式 开关型(开关两位控*)

调节型(4-20mA信号调节流量大小)

气动高真空蝶阀执行机构:

执行器型号GT、AT、AW系列单双作用气动执行器
供气压力0.4~0.7MPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃
作用形式单作用执行机构、双作用执行机构
可选附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

气动高真空蝶阀连接尺寸:
公称通径(DN)506380100125150200250300400
连接尺寸A263235505560
ΦD110130145165200225285335425510
ΦB90110125145175200260310395480
n-ΦC4-Φ98-Φ94-Φ1212-Φ1112-Φ1416-Φ14
