气动高压球阀概述：
气动高压球阀由法兰/内螺纹锻造高压球阀与气动执行器组成，
阀体材质均经过硬质及防腐处理，提高了阀体的强度，具有极好的耐压耐磨的优点。
气动高压球阀采用三段式阀体，使结构更加紧凑且便于装配，
适用于液压油，水，高压气体等介质。
可配以阀门定位器输入4-20mA的模拟信号从而控*球芯运转的开度大小，
实现对介质压力、流量、温度等参数的比例式调节。

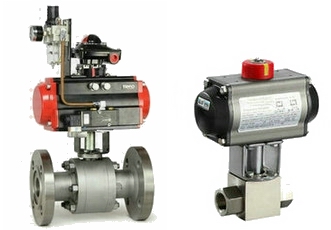

气动法兰高压球阀 气动内螺纹高压球阀
气动高压球阀应用：
1.阀体采用锻造工艺加工而成，提高了材料的强度，避免铸件的气孔，沙眼等缺陷。
2.密封圈采用尼龙材料，比聚四氟乙烯承受压力更高，使用寿命长，密封性好。
3.高压气动球阀即使在**工作压力下，也能够保持阀门结构的抗压均匀性。
4.广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
气动高压球阀技术参数：
| 公称通径 | DN15～DN300(mm) 1/2"～12" |
| 公称压力 | 10.0、16.0、20.0、25.0MPa |
| 连接方式 | 法兰式、螺纹 |
| 阀体形式 | 三段式锻造阀体 |
| 气源气压 | 压缩空气4-7bar（可带手轮） |
| 阀体材质 | 碳钢、不锈钢304、316、316L |
| 阀芯材质 | 不锈钢316L、316、304 |
| 适用介质 | 油品、燃气、水、蒸汽等（高压） |
| 执行机构 | 单作用（弹簧复位），双作用（气开气关式） |
| 控*方式 | 开关型（两位开关控*）、智能调节型（4-20mA模拟信号） |

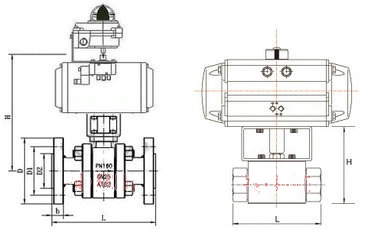

气动高压球阀结构图：
作用形式： 单作用执行机构、双作用执行机构 供气压力： 0.4～0.7MPa 气源接口： G1/4"、G1/8"、G3/8"、G1/2" 环境温度： -30～+70℃ 可配附件： 定位器、电磁阀、空气过滤减压器、保位阀 行程开关、阀位传送器、手轮机构等 |  气动法兰高压球阀结构 气动内螺纹高压球阀结构 |
气动高压球阀性能规范：
| 公称通径DN(mm) | DN15-300 | 1/2"～12" | ||||||||||||
| 公称压力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 |
| 试验压力 | 强度试验 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
| 密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 | |
| 低压气密试验 | 0.4～0.7 | |||||||||||||
| 适用介质 | 水、油品、蒸气、腐蚀性类（常温常压或高温高压） | |||||||||||||
注：该高压阀门为订做产品，标准及各连接尺寸都不相同，以上信息及图片仅供参考，
所有外型结构尺寸以工程师设计为准，如需要详细连接尺寸及技术书资料，请直接联系我们。
