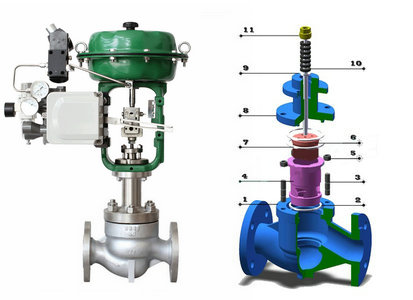

气动薄膜套筒调节阀

阀门型号:ZJHM
通径规格:DN25~DN300mm
结构形式:压力平衡式阀芯
阀体材质:铸钢(WCB)、不锈钢(304、316、316L)
公称压力:PN16、PN40、PN64
适用温度:-17℃-450℃(具体见产品详情)
应用范围:石油、化工、电力、冶金等工业
产品特点:大容量,允许压差大,操作稳定,维护简单

在线咨询全国热线
0317-5209653

气动薄膜套筒调节阀概述:

ZJHM气动薄膜套筒调节阀是一种高性能、大容量调节阀产品,采用套筒导向,导向面积大,稳定性好,可以快速在线更换阀内件,维修效率高,节约人力和时间。气动薄膜套筒调节阀因其稳定性好、维护简单而广泛应用,压力平衡式阀芯,消除了阀瓣上的大部分静态不平衡力,并有一定的阻尼作用,可以减小流体流动引发的振动,特别适用于泄露量要求不高、阀前后压差较大的场合!

气动薄膜套筒调节阀特点:

1、采用平衡型阀芯,不平衡力小,允许压差大,操作稳定。
2、阀芯导向面大,可改善由涡流和冲击引起的振荡,并减少损坏。
3、比普通单双座调节阀噪声降低10dB左右。
4、结构简单,装拆维修方便。

气动薄膜套筒调节阀原理:

气动薄膜套筒调节阀是自动化控*系统中仪表的重要执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控*系统输入的(0-10mA DC或4-20mA DC)电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,从而改变阀门开度位移,达到对管路流体介质流量、压力、温度、液位等工艺参数*确调节控*!【 查看       气动薄膜套筒节阀工作原理动态图

气动薄膜套筒调节阀参数:

阀体
形      式直通铸造球型阀
公称通径25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公称压力PN16、40、64bar
法兰标准JB/T79.1-94、79.2-94等
材      料铸钢( ZG230450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
上  阀  盖标准型:-17-230℃  散热型:230-450℃  低温型:-60--196℃  波纹管密封型:-40-350℃
阀盖形式螺栓压紧式
填      料V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
结构形式套筒式

阀内组件
阀芯型式压力平衡式阀芯
流量特性等百分比特性和线性特性
材      料不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

气动薄膜套筒调节阀执行器:

执行机构
型      式ZHA/B多弹簧薄膜执行机构
型      号ZHA/B-22ZHA/B-23ZHA/B-34ZHA/B-45ZHA/B-56
有效面积cm23503505609001400
行程mm10、16254040、60100
弹簧范围KPa20-100(标准)、20-60、60-100、40-200、80-240
膜片材料丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力140-400KPa
气源接口RC1/4"
环境温度-30-70℃

阀作用形式
气关式(B)- 失气时阀位开(FO);气开式(K)一失气时阀位关(FC)

附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
